E51 / E53 / E55
Alles in einem.
Kurze Stromwege und leistungsfähige Anschlüsse für Anwendungen mit hohen Frequenzen und heftigen Stoßströmen. Und eine einfache, aber effektive Lösung für Hochspannungsanwendungen: selbst im 50kV Bereich kommen wir ohne teure Keramikisolatoren aus.
Senden Sie uns Ihre Anfrage
Produktkataloge im PDF-Format
Produktdatenbank
Geben Sie im Feld "konkrete Teilenummer" eine bekannte Artikelnummer vollständig oder teilweise ein und starten Sie die Suche.
Alternativ können Sie in Zeile 2 eine allgemeine oder vorgefilterte Suche nach technischen Kriterien starten.
Bitte beachten Sie, dass unsere Datenbank aus technischen Gründen nur einmal täglich aktualisiert werden kann. Daher sind die Angaben über Lagerbestände unter Vorbehalt zwischenzeitlichen Abverkaufes zu betrachten.
Alles in einem: Hohe Effektiv- und Spitzenströme UND geringe Eigeninduktivität, für Nennspannungen bis zu 50.000 V
Kondensatoren der E51-, E53- und E55-Reihen bieten einen besonders geringen Serienwiderstand und hohe Stoßstromfestigkeit. Durch die Nutzung einzigartiger Metallisierungsmuster, unsere SINECUT™ Schneidtechnologie und ausgeklügelter Wickelgeometrien eignen sie sich besonders zum Bedämpfen von GTO-Thyristoren und in Zwischenkreisen mit hohen Effektivströmen.

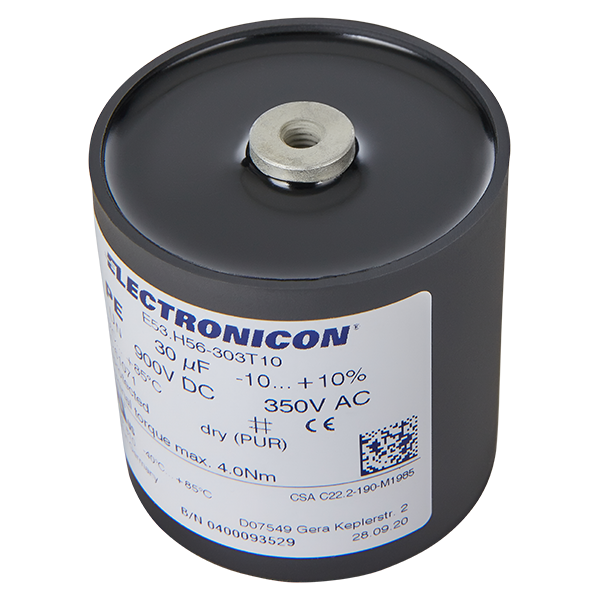

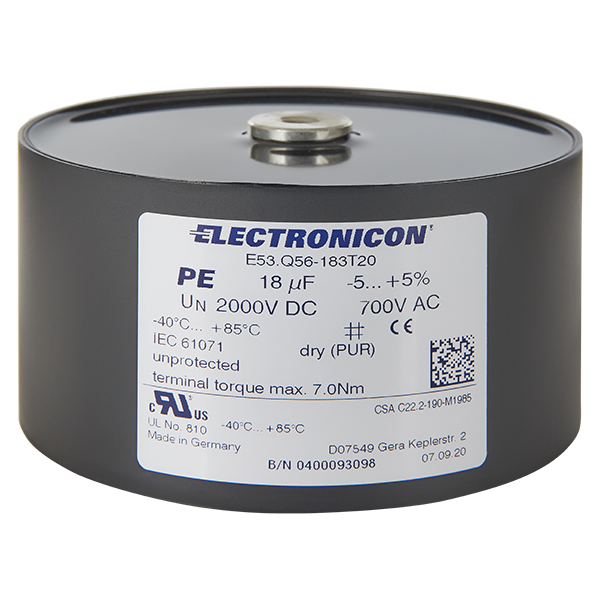

Die spezielle Metallisierung der E53-Kondensatoren lässt für diese auch eine Belastung mit hoher Wechselspannung zu. Ihre sehr niedrige Eigeninduktivität ermöglicht darüber hinaus auch den Einsatz in Hochstrom-Anwendungen im mittleren Frequenzbereich. Neben ihrem günstigen Verhältnis von Kapazität und Volumen zeichnen sie sich durch sehr gute Selbstheilfähigkeit ohne Kapazitätsverluste aus. Die in Aufbau und Eigenschaften sehr ähnlichen Kondensatoren unserer E55-Reihe sind auf große Kapazitäten bei gleichzeitig hohen DC-Spannungswerten optimiert.

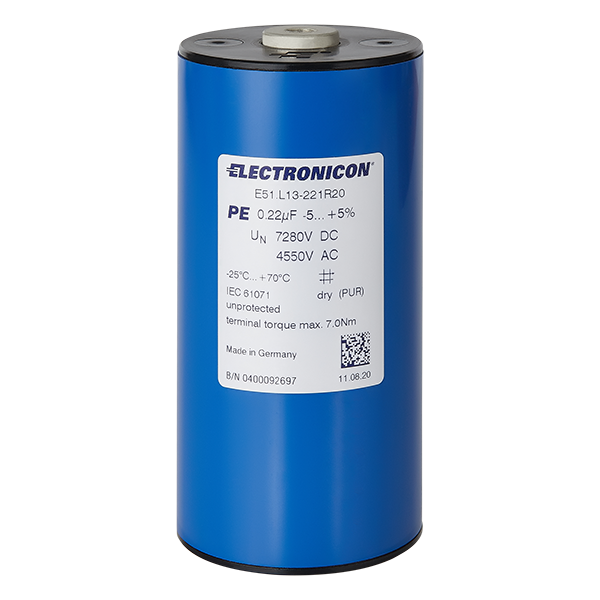

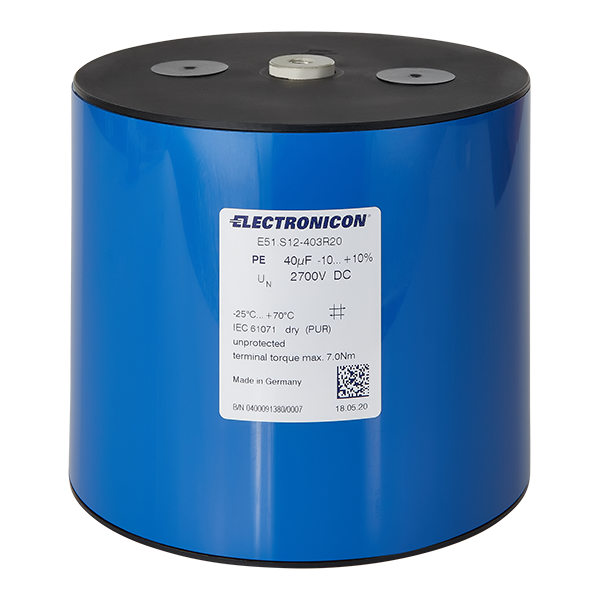

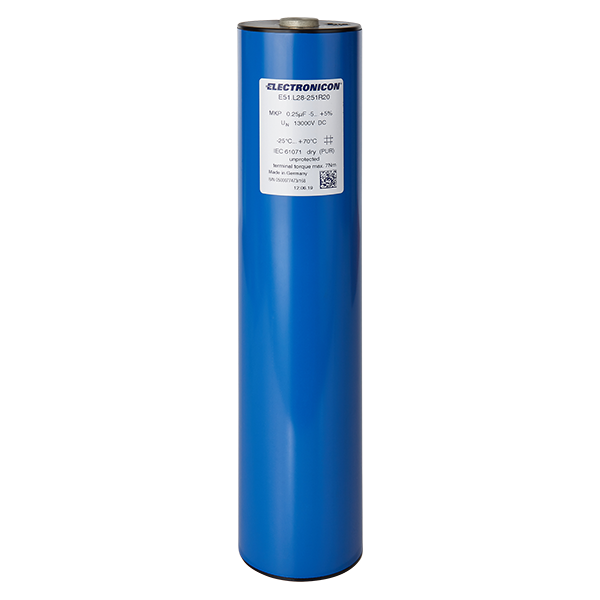

Auch die Kondensatoren der Reihe E51 ähneln äußerlich den Serien E53 und E55. Basierend auf jahrzehntelanger eigener Erfahrung bei der Metallisierung von Kondensatorfolien hat ELECTRONICON eine Reihe von Hochspannungskondensatoren in selbstheilender Technologie geschaffen. Durch ein ausgeklügeltes Design können sie so ausgelegt und bemessen werden, dass dielektrische Teilentladungen und das resultierende Ausfallrisiko in der Anwendung des Kunden auf ein Minimum reduziert wird. Trotz der hohen Spannungsnennwerte wird die E51 Reihe in trockener Technologie und ohne aufwändige Anschlussisolatoren gefertigt.
Neben dem sehr guten Kapazität-Volumen-Verhältnis haben diese Kondensatoren eine sehr gute Stoßstromfestigkeit und sehr gute Selbstheil-Eigenschaften, ohne dabei Kapazität zu verlieren.

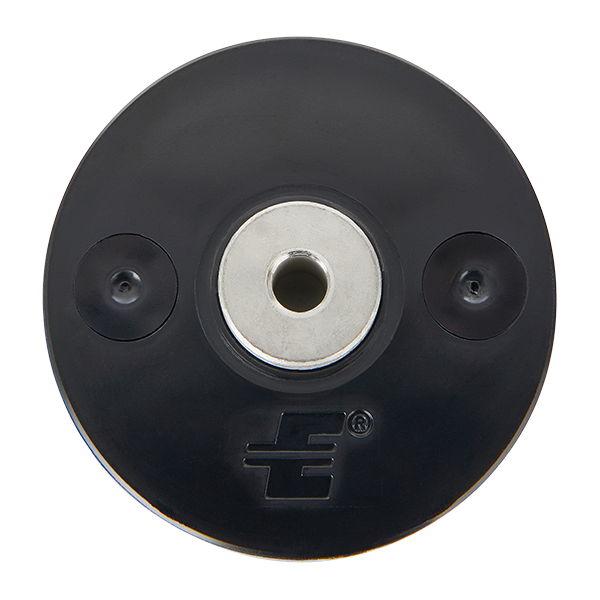

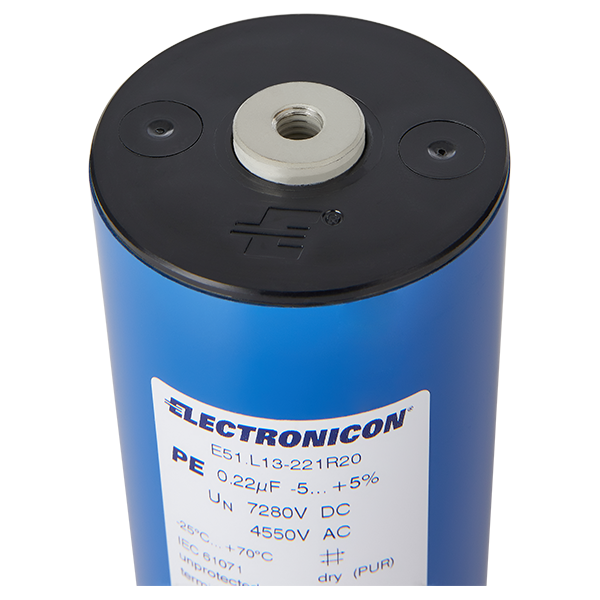

Das Kondensatorelement im Inneren des Bechers aus selbstverlöschendem Kunststoff ist in PUR-Harz vergossen. Der elektrische Anschluss wird über robuste axiale Anschlüsse mit Innengewinde hergestellt.
